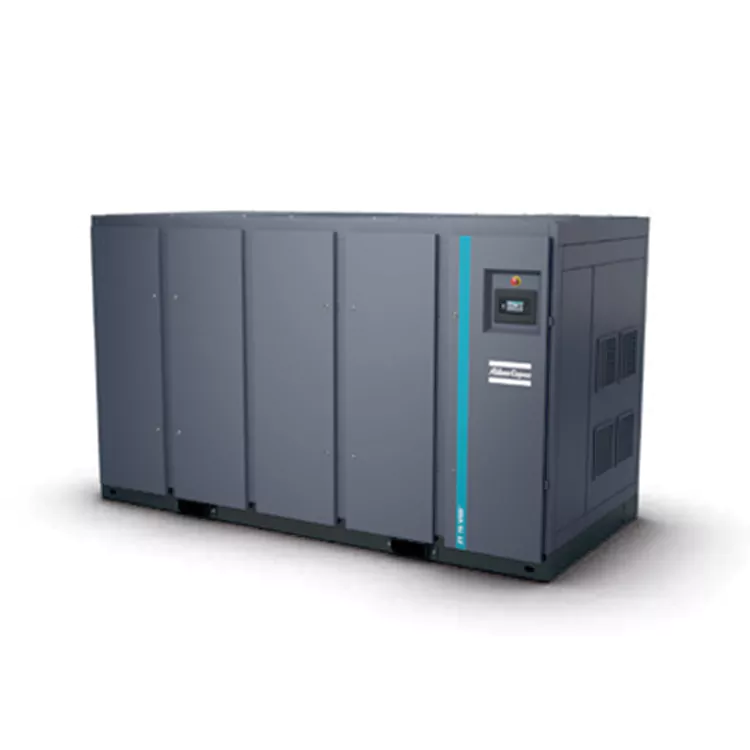

Vodou chladený bezolejový vzduchový kompresor série Zr

Obstarávanie priamo od špecializovaných výrobcov bezolejových vzduchových kompresorov série Zr z Číny je najefektívnejšou metódou na modernizáciu závodov na spracovanie ťažkých nákladov. Séria ZR od spoločnosti DECHUAN integruje labyrintovo navrhnutý odlučovač vlhkosti, ktorý efektívne izoluje kondenzát zo systému stlačeného vzduchu, čím udržuje potrubné siete po prúde suché a čisté.

Tepelný manažment a technika výmeny tepla

Kompresia vzduchu prirodzene vytvára intenzívne teplo. Ak nie je správne riadené, toto teplo spôsobuje pokles hustoty vzduchu a zvýšenie napätia komponentov. Vzduchový kompresor to rieši integrovaným usporiadaním chladenia kvapalina-vzduch:

• Roboticky zvárané zväzky rúrok z nehrdzavejúcej ocele: Výmenníky tepla majú prvotriednu konštrukciu z nehrdzavejúcej ocele, aby sa zabránilo vnútornej korózii. Robotické zváranie zaisťuje úplne tesné cesty medzi potrubím chladiacej vody a stlačeného vzduchu.

• Hliníkové chladiace rebrá v tvare hviezdy: Vnútorné rúrky sú obalené rebrami v tvare hviezdy s vysokou hustotou, čím sa zvyšuje efektívna plocha tepelného kontaktu o 40 % pre rýchly prenos tepla.

• Labyrintový odlučovač kondenzácie vlhkosti: Keď sa vzduch vo vnútri tepelného výmenníka ZR rýchlo ochladzuje, vlhkosť je tlačená kľukatou labyrintovou cestou, čím sa oddeľujú kondenzované kvapky vody bez toho, aby došlo k poklesu tlaku v potrubí.

Prekonanie straty tepelnej účinnosti v horúcom podnebí

Vzduchom chladené kompresory často trpia tepelným znížením výkonu a automatickým odstavením z dôvodu prehriatia, keď letné teploty okolia prekročia 40 °C. To núti továrne spomaliť výrobu alebo investovať do drahej externej klimatizácie pre svoje kompresorovne.

Vodou chladený bezolejový vzduchový kompresor série Zr úplne obchádza limity okolitého vzduchu:

• Plný vodný plášť: Vysokorýchlostné vodné kanály obklopujú stupne kompresie a odvádzajú teplo priamo z krytu rotora.

• Roboticky zvárané chladiče: Rúrkové zväzky z nehrdzavejúcej ocele s hliníkovými hviezdicovými rebrami maximalizujú plochu tepelného kontaktu bez rizika vnútorných zlomenín zvarov.

• Labyrintové oddelenie vlhkosti: Zachytáva až 99 % kondenzovanej vodnej pary priamo po fáze chladenia, čím zabraňuje prenosu tekutej vody.

Metriky technickej výkonnosti

Výkonnostné referenčné podmienky pre jednotku boli merané podľa prílohy C, 4. vydanie (2009) normy ISO 1217:

· Relatívna vlhkosť: 0%

· Absolútny vstupný tlak: 1 bar

· Vstupná teplota: 20°C Rýchlosť vypúšťania (FAD) bola nameraná pri nasledujúcich prevádzkových tlakoch:

Typ konštantnej rýchlosti:

·  -7,5 bar typ: 7 bar

· Typ -8,6 bar: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· Typ -8,6 bar: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisného akustického tlaku triedy A pracovnej stanice (LpWSAd). Merané podľa ISO 2151:2004 (použitím metódy snímania intenzity zvuku 150 9614/2). Novo pridaný korekčný faktor je úplne neistá hodnota (KpAd), v súlade s testovacím kódom.

· (3) Hmotnosť je len orientačná; má prednosť dodaná skutočná hmotnosť.

ZR/ZT 110-160 (FF) STD

Podľa normy ISO 1217, príloha C, 4. vydanie (2009), sú referenčné podmienky výkonu jednotky nasledovné:

· Relatívna vlhkosť: 0%

· Absolútny vstupný tlak: 1 bar

· Vstupná teplota: 20°C

Výtlak FAD sa meria pri nasledujúcich prevádzkových tlakoch:

Modely s konštantnou rýchlosťou:

-7,5 bar modely: 7 bar

-8,6 bar modely: 7 bar

-10 bar modely: 9 bar

Modely VSD:

-8,6 bar modely: 7 bar

-10,4 bar modely: 9 bar

(2) Hladina váženého emisného akustického tlaku triedy A pracovnej stanice (LpWSAd). Merané podľa ISO 2151:2004 (metóda snímania intenzity zvuku ISO 9614/2). Novo pridaný korekčný faktor KpAd je neistý a je v súlade s testovacím kódom.

(3) V1=380V, V2=400V.

(4) Hmotnosť je len orientačná; má prednosť skutočná hmotnosť.

ZR/ZT 200-275 (FF)

- Relatívna vlhkosť: 0%

-Absolútny vstupný tlak: 1bar

- Vstupná teplota: 20°℃

Rýchlosť vybíjania (FAD) bola meraná pri nasledujúcich prevádzkových tlakoch

Typ konštantnej rýchlosti:

-7,5 bar typ: 7 bar

-8,6 bar typ: 7 bar

-10 bar typ: 9 bar

Typ VSD:

-8,6 bar typ: 7 bar

-10,4 bar typ: 9 bar

(2) Hladina váženého emisného akustického tlaku triedy A pracovnej stanice (LpWSAd).

Merané podľa ISO 2151:2004 (použitím 150 9614/2 (metóda skenovania intenzity zvuku).

Novo pridaný korekčný faktor je úplne neistá hodnota (KpAd), v súlade s testovacím kódom.

(3) Hmotnosť je len orientačná; má prednosť dodaná skutočná hmotnosť.

300 – 750 ZR

Výkonnostné referenčné podmienky pre jednotku boli merané podľa prílohy C, 4. vydanie (2009) normy ISO 1217:

· Relatívna vlhkosť: 0%

· Absolútny vstupný tlak: 1 bar

· Vstupná teplota: 20°C Rýchlosť vypúšťania (FAD) bola nameraná pri nasledujúcich prevádzkových tlakoch:

Typ konštantnej rýchlosti:

·  -7,5 bar typ: 7 bar

· Typ -8,6 bar: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· Typ -8,6 bar: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisného akustického tlaku triedy A pracovnej stanice (LpWSAd). Merané podľa ISO 2151:2004 (použitím metódy snímania intenzity zvuku 150 9614/2). Novo pridaný korekčný faktor je úplne neistá hodnota (KpAd), v súlade s testovacím kódom.

· (3) Hmotnosť je len orientačná; má prednosť dodaná skutočná hmotnosť.

ZR 200X-400X

Výkonnostné referenčné podmienky pre jednotku boli merané podľa prílohy C, 4. vydanie (2009) normy ISO 1217:

· Relatívna vlhkosť: 0%

· Absolútny vstupný tlak: 1 bar

· Vstupná teplota: 20°C Rýchlosť vypúšťania (FAD) bola nameraná pri nasledujúcich prevádzkových tlakoch:

Typ konštantnej rýchlosti:

·  -7,5 bar typ: 7 bar

· Typ -8,6 bar: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· Typ -8,6 bar: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisného akustického tlaku triedy A pracovnej stanice (LpWSAd). Merané podľa ISO 2151:2004 (použitím metódy snímania intenzity zvuku 150 9614/2). Novo pridaný korekčný faktor je úplne neistá hodnota (KpAd), v súlade s testovacím kódom.

· (3) Hmotnosť je len orientačná; má prednosť dodaná skutočná hmotnosť.

Exportné balenie a bezpečný logistický tok

• Antikorózna vnútorná ochrana: Silná aplikácia inhibítorov korózie výparov na všetky vonkajšie kovové spojovacie body pred utesnením.

• Tesnenie vákuovej bariéry: Celé šasi je zapuzdrené v hrubej vákuovo utesnenej fóliovej bariére, ktorá blokuje morskú vlhkosť počas dlhých oceánskych tranzitov.

• Vystužené štrukturálne lyžiny: Vodou chladený bezolejový vzduchový kompresor série Zr upevnený na hrubých kanáloch z odolnej konštrukčnej ocele, čo umožňuje miestnym operátorom žeriavov bezpečne zdvihnúť a umiestniť ťažký systém.

Potenciál rekuperácie odpadového tepla

Vodný systém s uzavretým okruhom produktu je nakonfigurovaný na priamu integráciu s retrofitmi DECHUAN s rekuperáciou odpadového tepla. Namiesto plytvania tepelnou energiou do chladiacich veží môže odoberané teplo ohrievať napájaciu vodu kotla alebo vytvárať teplú úžitkovú vodu až do 90 °C, čím poskytuje bezplatnú úsporu energie pre vaše zariadenie.

Časté otázky o prevádzke

Otázka: Aké sú požiadavky na kvalitu vody pre chladiacu slučku bezolejového vzduchového kompresora Water Cooled Zr Series?

Odpoveď: Aby ste zabránili usádzaniu minerálov a zanášaniu rúrok, odporúčame upravenú priemyselnú chladiacu vodu alebo slučku destilovanej vody s uzavretým okruhom s neutrálnou úrovňou pH a nízkou koncentráciou uhličitanu vápenatého.

Otázka: Ako ventil mechanického zaťaženia/odľahčenia znižuje riziko poruchy kompresora?

Odpoveď: Pretože je ventil mechanicky zablokovaný, nespolieha sa na citlivé pneumatické riadiace vedenia alebo externý prístrojový vzduch. Tým sa eliminujú bežné body zlyhania, ktoré sa vyskytujú v zložitých nastaveniach elektronických solenoidov.

Otázka: Prečo je dizajn labyrintového odlučovača vody spoľahlivejší ako tradičné mechanické cyklónové pasce?

Odpoveď: Cyklónové lapače sa úplne spoliehajú na vysokú rýchlosť prúdenia vzduchu smerom von, čo znamená, že ich separačná účinnosť drasticky klesá, keď kompresor zníži prietok. Labyrintová konfigurácia núti vzduch neustálymi zmenami smeru, čím sa zabezpečuje konzistentný úbytok vlhkosti v celom spektre kapacity 4,2 – 148,5 m³/min.
