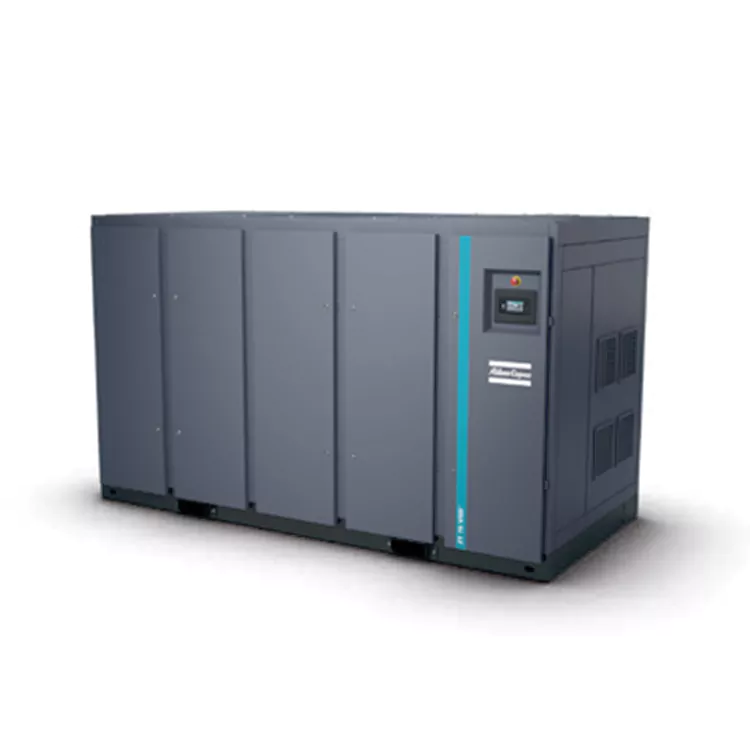

Bezolejový skrutkový vzduchový kompresor

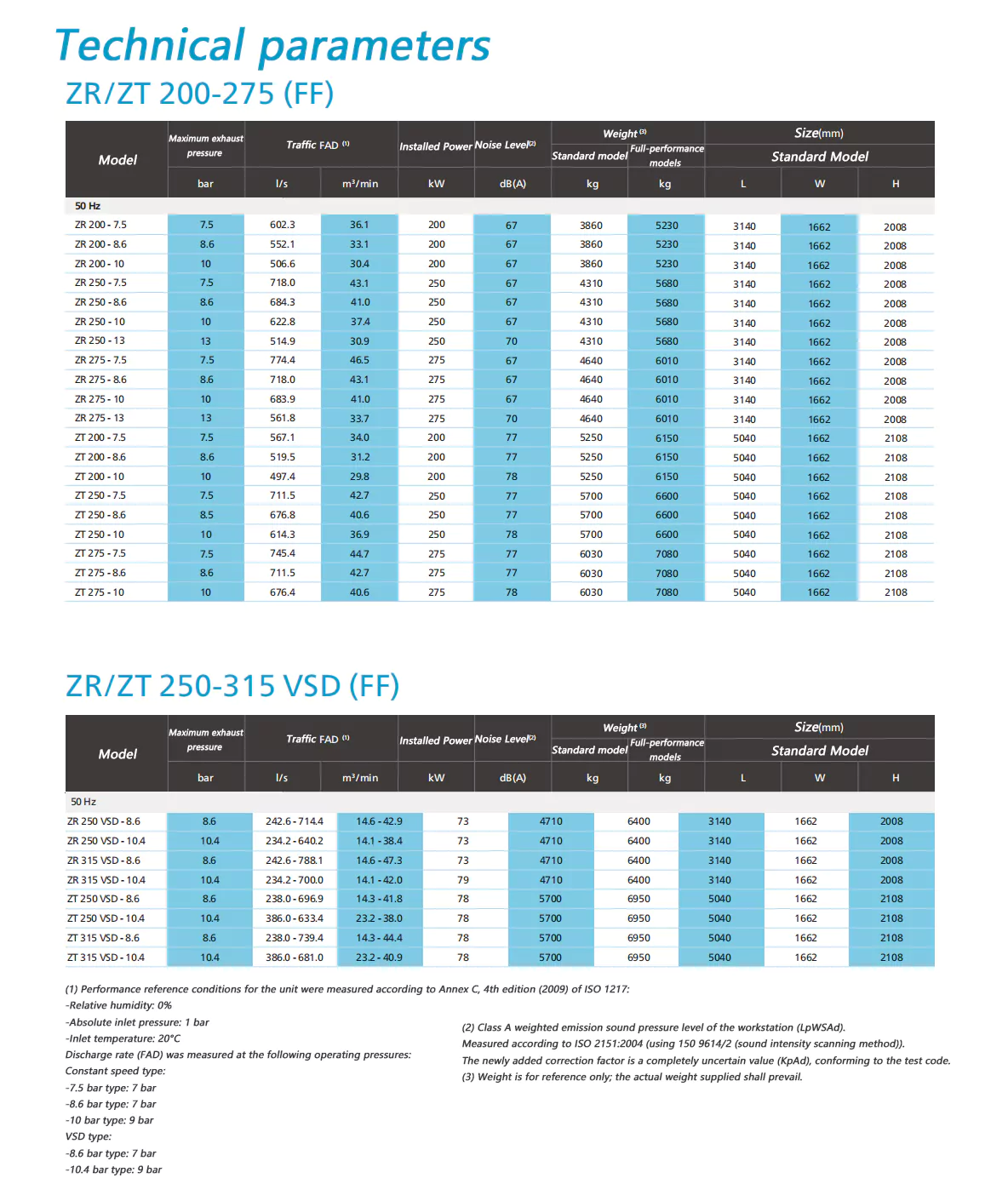

Základné parametre

Výtlak: 4,2-148,5 m³/min

Výkon: 55-900kw

Priemyselný štandard

Bezolejový vzduch sa používa v širokej škále priemyselných odvetví, kde je kvalita ovzdušia rozhodujúca pre finálne produkty a výrobné procesy, vrátane potravín a nápojov, farmaceutických výrobkov, petrochémie, polovodičov a elektroniky, medicíny, automobilového lakovania a textilu. V týchto náročných aplikáciách môže aj nepatrná kontaminácia oleja viesť k nákladným prestojom alebo poškodeniu produktu.

Priekopník v technológii bezolejového vzduchu

Za posledných 60 rokov sa spoločnosť Atlas Copco venovala výskumu a vývoju technológie bezolejových skrutkových vzduchových kompresorov a uviedla na trh množstvo bezolejových vzduchových kompresorov a dúchadiel, aby zákazníkom poskytovala čistý vzduch. Prostredníctvom neustáleho výskumu a vývoja spoločnosť Atlas Copco opäť dosiahla nový míľnik a stala sa prvým výrobcom vzduchových kompresorov, ktorý úspešne dosiahol certifikáciu TRIEDY 0.

Eliminácia rizík

Aby spoločnosť Atlas Copco splnila prísne požiadavky svojich zákazníkov, poverila renomovanú testovaciu organizáciu TÚV testovaním svojich bezolejových kompresorov a dúchadiel. TÚV použil prísne testovacie metódy, skúmal všetky možné formy oleja v širokom teplotnom a tlakovom rozsahu a nenašiel žiadne stopy oleja vo výstupnom prúde vzduchu.

Vyspelá bezolejová skrutková technológia ZR, vodou chladené modely

①Prémiová bezolejová hlava kompresora

• Jedinečný dizajn tesnenia typu Z zaisťuje čistý, vysokokvalitný stlačený vzduch bez oleja.

• Prvotriedny povrch rotora Atlas Copco zaisťuje vysokú účinnosť a odolnosť.

• Chladiaca bunda.

②Pokročilý ovládač jednotky Elektronikon®

• Ovláda bezolejový skrutkový vzduchový kompresor a sušič súčasne prostredníctvom integrovaného riadiaceho systému.

• Poskytuje celkové monitorovanie stavu výkonu systému prostredníctvom proaktívnych pokynov na údržbu, alarmov porúch a funkcií bezpečnostného vypnutia.

• K dispozícii je viacero jazykov zobrazenia.

• Špeciálne navrhnuté pre pripojenie k systému ES horizontálne ovládanie,

integrované so štandardnými sériovými komunikačnými protokolmi.

③Pridať/vyložiť ventil

• Nie je potrebný externý prívod vzduchu.

• Mechanicky blokované vstupné a odvzdušňovacie ventily.

• Extrémne nízky vykladací výkon.

④ Vysoko účinný chladič a odlučovač vody

• Zväzok rúrok z nehrdzavejúcej ocele.

• Vysoko spoľahlivé robotické zváranie; bez úniku.

• Hliníkové rebrá v tvare hviezdy pre väčšiu oblasť výmeny tepla.

• Labyrintovo navrhnutý odlučovač vody efektívne oddeľuje kondenzát od stlačeného vzduchu.

⑤ Vysoko účinný motor + VSD

• Motor TEFC IP55 zabraňuje vniknutiu prachu a chemikálií.

• Nepretržitá prevádzka v náročných podmienkach okolitej teploty.

• Priama úspora energie až 35 % s motorom s premenlivou frekvenciou (VSD).

• Nastaviteľný rozsah prietoku od 30% do 100%.

Vzduchom chladený model ZT sa môže pochváliť komplexným a výnimočným dizajnom.

①Používa prevodové stupne AGMA A5/DIN Grade 5

• Dlhá životnosť

• Nízka prenosová strata, zníženie hluku a vibrácií.

②Prémiový rotor bezolejového kompresora

• Prémiový bezolejový rotačný skrutkový kompresor dodáva vzduch vysokej kvality.

• Špičkový povlak rotora a chladiaci plášť zaisťujú celkovú účinnosť kompresora.

③Vynikajúce ložiská rotora

• Udržujte vysokú stabilitu pri rôznych podmienkach zaťaženia.

• Ľahko sa prispôsobí zmenám zaťaženia.

④ Vysoko účinný chladič vzduchu

• Predchladič z nehrdzavejúcej ocele s chladičom.

• Vynikajúci výkon výmeny tepla.

• Jednoduché čistenie.

• Nízkohlučný, nízkoenergetický radiálny chladiaci ventilátor.

⑤ Integrovaný VSD

• Priama úspora energie až 35 % pomocou motora s premenlivou frekvenciou (VSD).

• Výrazne znížené straty pri vykladaní.

• Žiadne odvetrávanie, čím sa zabráni plytvaniu stlačeného vzduchu do atmosféry.

• Rozsah nastavenia prietoku 30% až 100%.

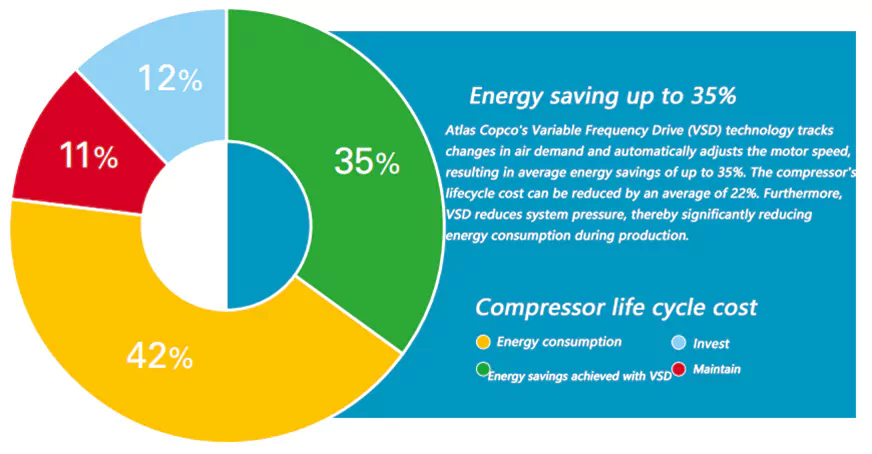

Pohon s premenlivou frekvenciou (VSD): Zníženie nákladov na energiu

Spotreba energie predstavuje viac ako 80 % celkových nákladov životného cyklu bezolejového skrutkového vzduchového kompresora. Okrem toho elektrina používaná pri výrobe stlačeného vzduchu predstavuje viac ako 40 % celkových nákladov továrne na elektrickú energiu. Aby sa znížili náklady na energiu, Atlas Copco je priekopníkom technológie Variable Frequency Drive (VSD) v priemysle stlačeného vzduchu. VSD nielen šetrí značné množstvo energie, ale aj chráni životné prostredie pre budúce generácie. Vďaka neustálym investíciám do tejto technológie je spoločnosť Atlas Copco schopná ponúknuť najširší sortiment integrovaných kompresorov VSD na trhu.

Jedinečné vlastnosti integrovaného VSD Atlas Copco

1. Elektronikon* súčasne riadi kompresor a integrovaný invertor, čím zaisťuje bezpečnú prevádzku.

2. VSD ponúka flexibilný výber tlaku od 4 do 10 barov, čím znižuje náklady na elektrickú energiu.

3. Na mieru navrhnutý menič a motor (s chránenými ložiskami) poskytujú vysokú účinnosť v celom rozsahu otáčok.

4. Motor je špeciálne navrhnutý pre prevádzku pri nízkych otáčkach, pričom plne zohľadňuje požiadavky na chladenie motora aj kompresora pri nízkych otáčkach.

5. Všetky kompresory Atlas Copco VSD sú certifikované a licencované. Prevádzka kompresora neovplyvňuje externé zariadenia a naopak.

6. Zosilnené mechanické komponenty zaisťujú, že rozsah prevádzkových otáčok kľúčových komponentov je riadený pod kritické úrovne vibrácií.

7. Vysokoúčinný invertor zabudovaný do elektrickej riadiacej skrine zaisťuje stabilnú prevádzku kompresora pri teplote okolia až do 50°C/122°F (štandardná prevádzková teplota do 40°C/104°F).

8. Neexistuje žiadne „rýchlostné okno“, ktoré zvyšuje spotrebu energie alebo ovplyvňuje stabilitu čistého tlaku; rozsah nastavenia prietoku plynu kompresora je len 75 %.

9. Kolísanie tlaku v potrubí by sa malo udržiavať v rozmedzí 0,10 bar (1,5 psi).

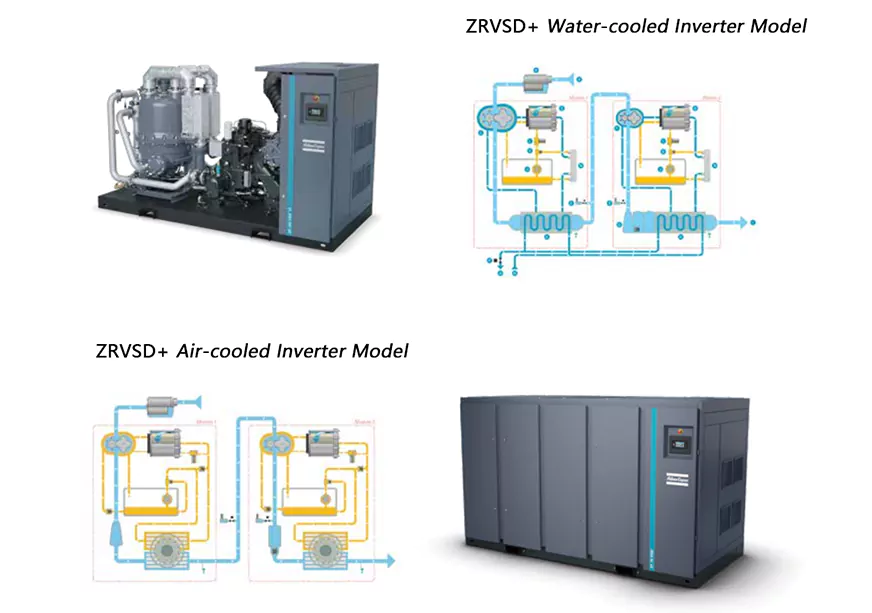

Atlas Copco ZVSD+ menič s duálnym permanentným magnetom

• Bezolejový skrutkový vzduchový kompresor využíva novú generáciu vysoko účinných kompresorových hláv na zlepšenie účinnosti kompresie.

• Každá z hláv vysokotlakového a nízkotlakového kompresora je vybavená vysokoúčinným motorom s premenlivou frekvenciou s permanentným magnetom (IE5) s krytím IP66, ktorý v reálnom čase upravuje otáčky podľa zmien potreby stlačeného vzduchu, čím šetrí energiu a zlepšuje účinnosť.

• Spoľahlivé ložiská mazané olejom.

• Na mieru navrhnutý frekvenčný menič spoločnosti Atlas Copco umožňuje nastavenie frekvencie vysokého prietoku medzi 20 % a 100 %.

• Kompaktný dizajn šetrí inštalačný priestor.
