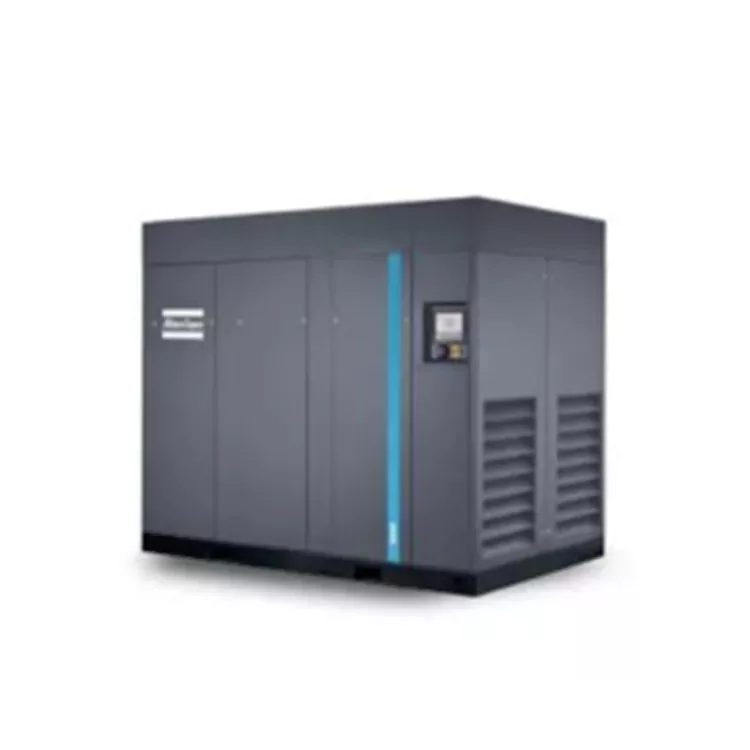

Nízkotlakový bezolejový skrutkový vzduchový kompresor

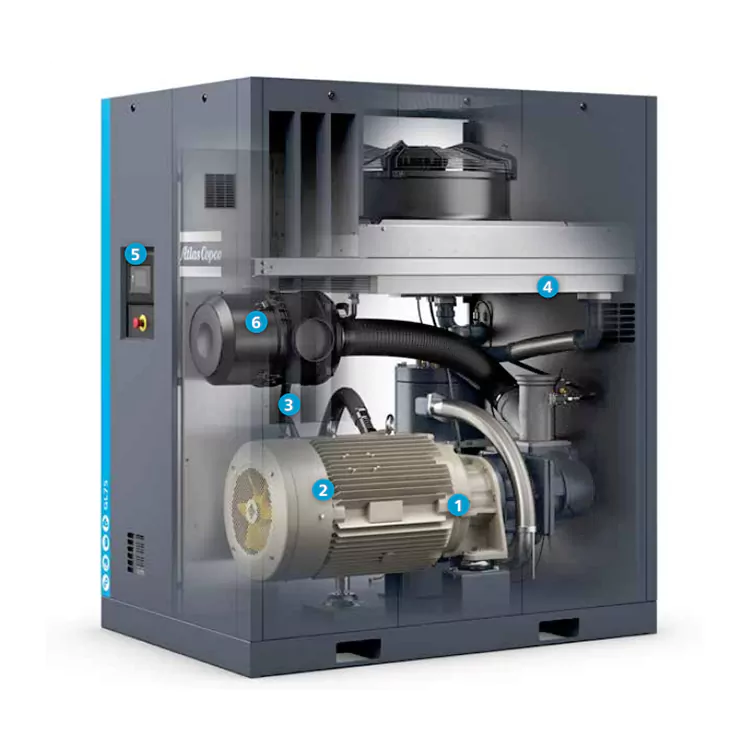

Výhody produktu

Bezúdržbový systém pohonu

• Bezúdržbový, úplne uzavretý, zabraňuje vniknutiu prachu a nečistôt

• Nízkotlakový bezolejový skrutkový vzduchový kompresor je vhodný do drsného prostredia

• Vysokoúčinný ozubený prevod bez straty účinnosti spojok

• Maximálna prevádzková teplota okolia pre štandardný model je 46˚C a pre vysokoteplotný model je 55˚C

Ultra účinný motor

• Trieda účinnosti motora IE4

• Trieda ochrany IP55, trieda izolácie F, trieda zvýšenia teploty B

• Nehnaný koniec používa tukom mazané bezúdržbové ložiská

•  Vhodné na nepretržitú prevádzku v drsnom prostredí

Robustný rotujúci olejový filter

• Efektívne filtrujte nečistoty v oleji, aby ste predĺžili životnosť dielov

•Olejový filter je vybavený obtokovým ventilom

Nezávislý super veľký dizajnový chladič oleja a dochladzovač

•Nízka teplota na výstupe rotora zaisťuje dlhú životnosť oleja

•Vstavaný mechanický odlučovač pary a vody dokáže odstrániť takmer 100 % kondenzovanej vody

•Konštrukcia na uvoľnenie napätia eliminuje tepelný šok vo výmenníku tepla

Ovládač s dotykovou obrazovkou Elektronikon®

•K dispozícii je diaľkové ovládanie, výstup alarmu, plány údržby a servisu a diagnostika siete

•Vstavaná diaľková diagnostika Smartlink maximalizuje výkon systému vzduchového kompresora a dosahuje úsporu energie

•Diagnostika viacerých kompresorov (2,4 a 6 jednotiek v spoločnom ovládaní sú voliteľné)

• Vysokovýkonný filter nasávania vzduchu

•Nízkotlakový bezolejový skrutkový vzduchový kompresor dokáže odstrániť 99,9 % prachu s hrubými časticami, čím sa zvyšuje ochrana komponentov kompresora

• Extrémne dlhá životnosť

Atlas GL 37-75 sa vyznačuje vynikajúcou účinnosťou, vynikajúcou kvalitou stlačeného vzduchu, nízkou spotrebou energie pri stabilných podmienkach používania plynu a inteligentnými charakteristikami, ktoré zaisťujú účinnosť a spoľahlivosť. Je prijatý dotykový ovládač Elektronikon, ktorý obsahuje vzdialenú diagnostiku a návrhy optimalizácie v reálnom čase, ktoré poskytuje SMARTLINK, ako aj OPCUA na integráciu do výrobných systémov.

Technické parametre Atlasu GL 37-75

Špecifikačné rozmery Atlas GL 37-75

Hlavné parametre

Výkonové parametre jednotky sú merané v súlade s ISO1217, príloha C a 2009

Test hladiny akustického tlaku pracovnej stanice: LpWSA (ref 20 μPa) dB(A)(chyba: 3dB(A))

Hladina hluku sa meria v súlade s normami ISO2151 a ISO9614

FAD sa meria pri nasledujúcich pracovných tlakoch: 5 bar pre model 5,5 bar

Referenčné prevádzkové podmienky: Absolútny nasávací tlak: 1 bar

Teplota nasávaného vzduchu: 20°C

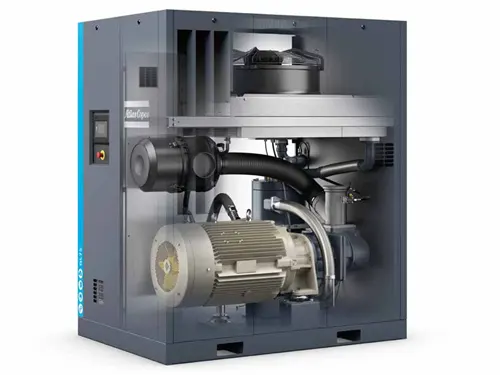

Hlavná konštrukcia vzduchového kompresora Atlas GL 37-75

1. Sekcia hlavnej jednotky: Zahŕňa sací ventil, výfukový ventil, prevodový systém atď., Ktoré sa používajú na dosiahnutie nasávania vzduchu, kompresie a výfuku.

2. Pomocné systémy: vrátane systému mazacieho oleja, systému chladiacej vody, elektrického riadiaceho systému atď. sa používajú na zabezpečenie normálnej prevádzky vzduchového kompresora.

Pracovný proces vzduchového kompresora Atlas GL 37-75

1. Spúšťacia fáza: Po stlačení tlačidla napájania elektronický riadiaci systém automaticky spustí mazací systém a systém chladiacej vody vzduchového kompresora. Súčasne sa otvorí sací ventil a vzduch vstupuje do vnútra hlavnej jednotky.

2. Stupeň kompresie: Keď sa skrutkový rotor otáča, vzduch vo vnútri hlavnej jednotky je vystavený kompresnej sile a tlak sa postupne zvyšuje. V tomto bode je výfukový ventil uzavretý, aby sa zabránilo spätnému prúdeniu stlačeného plynu.

3. Výfukový stupeň: Po dosiahnutí nastavenej hodnoty tlaku elektronický riadiaci systém automaticky aktivuje výfukový ventil, aby vypustil stlačený plyn. Medzitým sa zatvorí sací ventil a nízkotlakový bezolejový skrutkový vzduchový kompresor sa dostane do stavu čakania na ďalší štart.

4. Fáza vypnutia: Keď je potrebné zastaviť prevádzku vzduchového kompresora, stlačte tlačidlo vypnutia. Elektronický riadiaci systém vypne mazací systém a systém chladiacej vody a postupne uzavrie sací a výfukový ventil. Nakoniec vzduchový kompresor úplne prestal fungovať.

Pracovný diagram vzduchového kompresora Atlas GL 37-75
