Popis produktu

Zachovajte si tichý a produktívny pracovný priestor tým, že sa rozhodnete kúpiť systémy skrutkových kompresorov s tichým vstrekovaním oleja priamo od spoločnosti DECHUAN. Táto séria využíva radiálny chladiaci ventilátor a husté akustické izolačné panely, ktoré znižujú hladinu hluku na 65 dB(A), aby sa zabezpečilo pohodlné pracovné prostredie.

Prečo tolerovanie vysokého hluku kompresora poškodzuje produktivitu vašej prevádzky?

Tradičné vzduchové kompresory generujú drsný, nízkofrekvenčný dron, ktorý môže spôsobiť únavu operátora, zvýšiť bezpečnostné riziká maskovaním alarmov a vyžadovať izoláciu v oddelených, vzdialených prístavbách. Toto vzdialené umiestnenie často vedie k dlhým potrubiam, ktoré spôsobujú poklesy tlaku a možnosti úniku. Tichý skrutkový kompresor rieši tento problém pomocou pokročilého akustického krytu, ktorý udržuje hladinu hluku na úrovni 65 dB(A).

Kombináciou nízkovibračných konštrukčných držiakov s vyváženou zostavou radiálneho ventilátora a hrubými zvukovo tlmiacimi izolačnými panelmi je možné tento kompresor nainštalovať priamo na hlavnú výrobnú halu v blízkosti vašich výrobných liniek, čím sa eliminuje potreba dlhých a drahých potrubí.

Technika tlmenia zvuku a technické parametre

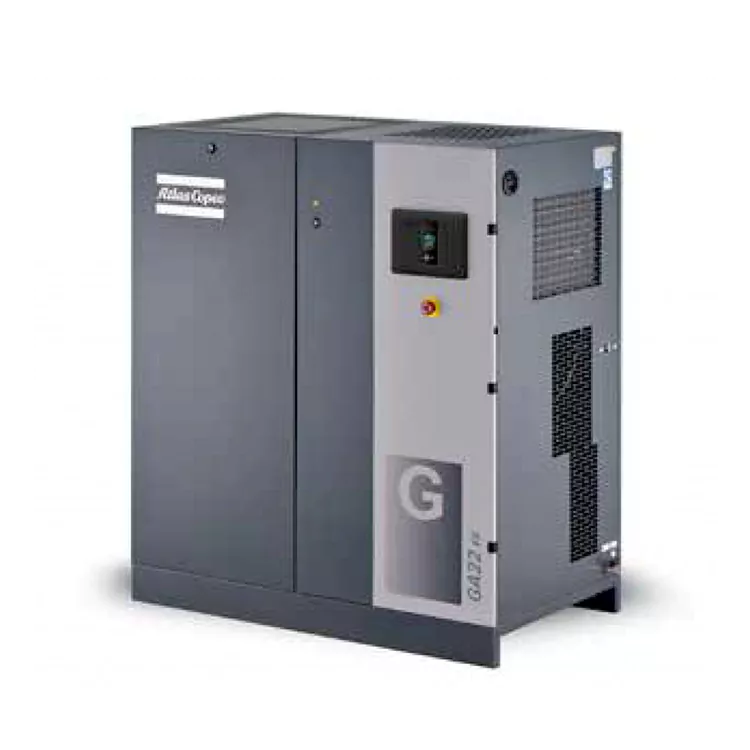

Silent Oil-Injected Screw Compressor

Náš tichý skrutkový kompresor so vstrekovaním oleja používa špeciálne akustické bariéry na potlačenie mechanického hluku v skrini, čo umožňuje flexibilnú inštaláciu v blízkosti pracovných oblastí.

Technológia radiálneho ventilátora: Poskytuje silný prúd chladiaceho vzduchu pri nižších otáčkach, čím znižuje aerodynamický hluk.

Držiaky na izoláciu vibrácií: Izolujú motor a skrutkový prvok od šasi, aby sa eliminoval štrukturálny hluk.

Technické parametre série GA

Model	Maximálny pracovný tlak bar(e)	Maximálny pracovný tlak psi	FAD Prietok l/s	FAD Prietok m³/min	FAD Flow cfm	Výkon motora kW	Výkon motora hp	Hladina hluku dB(A)	Hmotnosť Štandardná kg	Hmotnosť Štandardná libra	Hmotnosť Plný výkon kg	Hmotnosť Plný výkon lb	Veľkosť výstupu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametre výkonu jednotky testované v súlade s normou ISO 1217, Ed. 3, príloha C-1996 Úroveň hluku je v súlade s normou ISO 2151 / Pneurop / CagiPN8NTC2

Referenčné podmienky testu:

· Absolútny vstupný tlak: 1 bar

· Teplota prívodu vzduchu: 20°C Tlakový rosný bod vstavaného sušiča pre GA 11-26: 5°C

Prietok FAD meraný pri nižších prevádzkových tlakoch:

· 7,5 barové modely testované pri 7 baroch

· 8,5 barové modely testované pri 8 baroch

· 10,5 barové modely testované pri 10 baroch

· 13 barové modely testované pri 12,5 baroch

Tabuľka údajov modelov integrovanej sušičky GA11/15/18/22/26*/30

Model	Maximálny pracovný tlak - štandardná bar(e)	Maximálny pracovný tlak - štandardný psig	Maximálny pracovný tlak-Plný výkon bar(e)	Maximálny pracovný tlak - plný výkon psig	FAD Prietok l/s	FAD Prietok m³/min	FAD Flow cfm	Výkon motora kW	Výkon motora hp	Hladina hluku dB(A)	Hmotnosť Štandardná kg	Hmotnosť Plný výkon kg	Veľkosť výstupu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Silent Oil-Injected Screw Compressor

Výkonnostné parametre jednotky testované v súlade s normou ISO 1217, Ed.3, príloha C-1996 Úroveň hluku je v súlade s normou ISO 2151 / Pneurop / CagiPN8NTC2

Referenčné podmienky testu:

· Absolútny vstupný tlak: 1 bar

· Teplota prívodu vzduchu: 20°C Tlakový rosný bod vstavaného sušiča pre GA 11*-30: 2°C ~ 3°C

Prietok FAD meraný pri nižších prevádzkových tlakoch:

· 7,5 barové modely testované pri 7 baroch

· 8,5 barové modely testované pri 8 baroch

· 10,5 barové modely testované pri 10 baroch

· 13 barové modely testované pri 12,5 baroch

Pokročilé funkcie akustického a tepelného inžinierstva

1. Vyvážená antivibračná základňa: Motor a vzduchová časť sú namontované na ťažkom štrukturálnom ráme s gumenými izolačnými podložkami, ktoré zabraňujú nízkofrekvenčným vibráciám prechádzať cez podlahu dielne.

2. Radiálna dráha chladenia vzduchu: Skriňa tichého skrutkového kompresora so vstrekovaním oleja využíva zakrivenú dráhu prívodu vzduchu vystlanú akustickou penou, ktorá zachytáva vnútorný mechanický hluk a zároveň umožňuje čerstvému vzduchu chladiť vnútorné komponenty.

3. Uzavreté panely skriniek: Silné oceľové panely skriniek tesne priliehajú k sebe pomocou hrubých tesnení, čím bránia unikaniu vysokofrekvenčných skrutiek do miestnosti.

Silent Oil-Injected Screw Compressor

Záväzky na balenie, logistiku a komplexné služby

Bezpečné exportné balenie: Zabalené v plastovom plášti odolnom proti vlhkosti, zabalené s vysúšadlami a uzavreté vo vystuženej exportnej drevenej krabici, aby sa zabezpečilo doručenie bez škrabancov.

Servisná podpora DECHUAN: Podporovaná našimi štandardnými proaktívnymi záväzkami údržby, vrátane 10-minútovej telefonickej odpovede, 1-hodinovej technickej podpory na mieste v našich kľúčových regiónoch a štvrťročných kontrol na mieste.

Úplná továrenská záruka: Každá jednotka zahŕňa komplexnú 12-mesačnú továrenskú záruku vzťahujúcu sa na všetky konštrukčné prvky a mechanické podzostavy.

Časté otázky týkajúce sa technického obstarávania

Otázka: Ako tichý kompresor so vstrekovaním oleja znižuje mechanické vibrácie počas prevádzky?

Odpoveď: Prvky motora a kompresora sú namontované na hlavnom podvozku pomocou odolných gumových izolátorov vibrácií. Toto štrukturálne oddelenie zabraňuje prenosu mechanických vibrácií na vonkajší kovový kryt, čím sa eliminuje chrastenie a znižuje sa nízkofrekvenčný štrukturálny hluk.

Otázka: Zhoršuje sa časom akustická izolácia vo vnútri krytu?

Odpoveď: Nie. Tichý skrutkový kompresor so vstrekovaním oleja používa akustickú penu s vysokou hustotou s otvorenými bunkami, ktorá je odolná voči oleju, vlhkosti a spomaľuje horenie, čím zabezpečuje dlhodobý výkon tlmenia zvuku.

Otázka: Môže byť tento tichý kompresor inštalovaný pri stene, aby sa ušetrilo miesto?

Odpoveď: Aj keď je kompaktný, odporúčame ponechať okolo servisných prístupových panelov aspoň 1 meter voľného priestoru, aby sa zabezpečilo dostatočné chladenie a ľahký prístup pre bežnú údržbu.
