Popis produktu

Maximalizujte efektívnosť priestoru objednaním veľkoobchodného integrovaného skrutkového kompresora so vstrekovaním oleja od spoločnosti DECHUAN. Usporiadanie Full Feature zahŕňa integrovanú sušičku s rosným bodom 5 °C, ktorá dodáva suchý a čistý vzduch, ktorý chráni následné nástroje pred poškodením hrdzou.

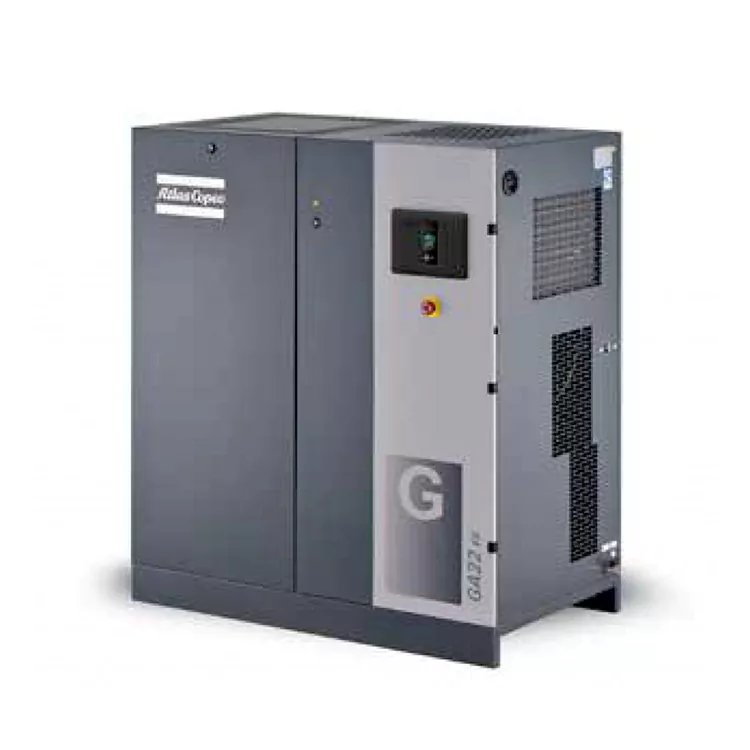

Integrated Oil-Injected Screw Compressor

Prečo strácať čas získavaním samostatných sušičiek, filtrov a nádrží?

V tradičných vzduchových nastaveniach sú komponenty dodávané oddelene, čo si vyžaduje veľkú podlahovú plochu a zložité prepojené potrubia. Tento prístup s viacerými kĺbmi často prináša odpor prúdenia a potenciálne cesty úniku vzduchu. Produkt rieši túto zložitosť umiestnením skrutkového prvku, vzduchového zásobníka, vysokoúčinného odlučovača oleja a sušiča vlhkosti chladiva v jedinej zvukovo izolovanej skrini.

Tento kompaktný dizajn minimalizuje vašu stopu a eliminuje externú montáž potrubia. Jednoducho umiestnite jednotku na výrobnú podlahu, pripojte hlavné elektrické napájanie a rozdeľovač na odvod vzduchu a vaše zariadenie má okamžitý prístup k chladnému, suchému a vysoko čistému stlačenému vzduchu.

Integrated Oil-Injected Screw Compressor

Riešenie priestorových a inštalačných úzkych miest v moderných dielňach

Nastavenie tradičného systému stlačeného vzduchu vyžaduje prepojenie niekoľkých samostatných komponentov – vrátane kompresora, zásobníkov vzduchu, cyklických sušičiek a jemných olejových filtrov – pomocou rozsiahlej siete prevádzkových potrubí. Toto usporiadanie nielenže zaberá veľké množstvo cennej podlahovej plochy v dielni, ale zvyšuje aj riziko úniku vzduchu pri každom závitovom pripojení, čo spôsobuje pokles tlaku v systéme a núti vás najať si drahých miestnych potrubných konštruktérov na inštaláciu.

Kompresor tieto priestorové a inštalačné problémy úplne rieši. Umiestnením všetkých potrebných zariadení na úpravu vzduchu do jedného kompaktného rámu tento systém na kľúč znižuje náklady na prácu pri inštalácii až o 70 %. Do vášho zariadenia dorazí kompletne zapojený, zapojený a vopred uvedený do prevádzky, čo znamená, že váš tím jednoducho potrebuje pripojiť hlavné elektrické vedenie a výtlačné potrubie, aby mohol začať dodávať čistý, suchý a vysokokvalitný stlačený vzduch do vašej výrobnej linky.

Technické parametre

Naše integrované jednotky integrovaného skrutkového kompresora so vstrekovaním oleja sú navrhnuté pre nepretržitú prevádzku a kombinujú vysokovýkonné komponenty s veľmi kompaktným pôdorysom:

Technické parametre série GA

Model	Maximálny pracovný tlak bar(e)	Maximálny pracovný tlak psi	FAD Prietok l/s	FAD Prietok m³/min	FAD Flow cfm	Výkon motora kW	Výkon motora hp	Hladina hluku dB(A)	Hmotnosť Štandardná kg	Hmotnosť Štandardná libra	Hmotnosť Plný výkon kg	Hmotnosť Plný výkon lb	Veľkosť výstupu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametre výkonu jednotky testované v súlade s normou ISO 1217, Ed. 3, príloha C-1996 Úroveň hluku je v súlade s normou ISO 2151 / Pneurop / CagiPN8NTC2

Referenčné podmienky testu:

· Absolútny vstupný tlak: 1 bar

· Teplota prívodu vzduchu: 20°C Tlakový rosný bod vstavaného sušiča pre GA 11-26: 5°C

Prietok FAD meraný pri nižších prevádzkových tlakoch:

· 7,5 barové modely testované pri 7 baroch

· 8,5 barové modely testované pri 8 baroch

· 10,5 barové modely testované pri 10 baroch

· 13 barové modely testované pri 12,5 baroch

Tabuľka údajov modelov integrovanej sušičky GA11/15/18/22/26*/30

Model	Maximálny pracovný tlak - štandardná bar(e)	Maximálny pracovný tlak - štandardný psig	Maximálny pracovný tlak-Plný výkon bar(e)	Maximálny pracovný tlak - plný výkon psig	FAD Prietok l/s	FAD Prietok m³/min	FAD Flow cfm	Výkon motora kW	Výkon motora hp	Hladina hluku dB(A)	Hmotnosť Štandardná kg	Hmotnosť Plný výkon kg	Veľkosť výstupu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Výkonnostné parametre jednotky testované v súlade s normou ISO 1217, Ed.3, príloha C-1996 Úroveň hluku je v súlade s normou ISO 2151 / Pneurop / CagiPN8NTC2

Referenčné podmienky testu:

· Absolútny vstupný tlak: 1 bar

· Teplota prívodu vzduchu: 20°C Tlakový rosný bod vstavaného sušiča pre GA 11*-30: 2°C ~ 3°C

Prietok FAD meraný pri nižších prevádzkových tlakoch:

· 7,5 barové modely testované pri 7 baroch

· 8,5 barové modely testované pri 8 baroch

· 10,5 barové modely testované pri 10 baroch

· 13 barové modely testované pri 12,5 baroch

Osvedčená konštrukčná výhoda: Žiadne nákladné požiadavky na inštaláciu

Integrated Oil-Injected Screw Compressor

Investícia do integrovaného skrutkového kompresora so vstrekovaním oleja od spoločnosti DECHUAN zjednoduší modernizáciu vášho zariadenia. Štandardné viaczložkové systémy vyžadujú špeciálne betónové podložky, rozsiahle medené inštalatérske práce a nezávislé elektrické prípojky pre každý kus hardvéru.

Systém DECHUAN je v našej továrni plne zapojený a pripojený, čím sa skracuje čas inštalácie z dní na hodiny. Je vybavený odolnou základnou doskou s izoláciou proti vibráciám, ktorú možno umiestniť na akúkoľvek plochú priemyselnú betónovú podlahu bez kotevných skrutiek alebo špeciálnych základov.

Časté otázky týkajúce sa technického obstarávania

Otázka: Zvyšuje integrovaný modul sušiča v skrutkovom kompresore celkové náklady na energiu?

Odpoveď: Náš inteligentný ovládač koordinuje činnosť sušičky so stavom zaťaženia kompresora. Počas nižších výrobných období sušička upraví svoj chladiaci výkon tak, aby zodpovedal zníženému objemu vzduchu, čím sa zabráni zbytočnej spotrebe energie.

Otázka: Ako funguje vstavaný bezstratový elektronický vypúšťací ventil?

Odpoveď: Na rozdiel od lacných časovaných solenoidových odvádzačov, ktoré každých niekoľko minút vháňajú cenný stlačený vzduch do odpadového potrubia, elektronický odtok v integrovanom skrutkovom kompresore so vstrekovaním oleja používa vnútorný snímač hladiny kvapaliny. Otvára sa iba vtedy, keď je nádrž na kondenzát plná, čím sa uvoľňuje nahromadená voda bez plytvania tlakom vzduchu systému.

Otázka: Je ľahké vymeniť filtre v takom kompaktnom dizajne skrine?

Odpoveď: Áno, kryt má rýchlo odnímateľné zdvíhacie dvierka, ktoré poskytujú úplný prístup ku všetkému spotrebnému materiálu. Odlučovač oleja, vložka vzduchového filtra a inline bloky s aktívnym uhlím sú umiestnené pre rýchlu a jednoduchú údržbu.
