Zásobník vzduchu

Vysokotlakové zásobníky vzduchu HTA

Úspora energie pre vysokotlakové aplikácie

Vysokotlakové zásobníky vzduchu HTA spoločnosti Atlas Copco poskytujú stlačený vzduch pri konštantnom tlaku tým, že skladujú stlačený vzduch, aby uspokojili špičkový dopyt. Tým, že sa vyhýbajú nadmerným cyklom nakladania/vykladania, šetria energiu a predlžujú životnosť vzduchového kompresora. HTA sú ideálne pre vysokotlakové aplikácie.

Vhodné pre rôzne terénne podmienky

HTA môže efektívne pracovať pri okolitých teplotách v rozsahu od -10°C/14°F do +55°C/131°F a je vhodný na manipuláciu s vlhkým a horúcim stlačeným vzduchom. Odvod kondenzátu je voliteľný.

Vysoká spoľahlivosť

Na výpočet odporu, napätia, pulzácie a vibrácií používame dynamickú metódu výpočtu konečných prvkov a na základe výsledkov výpočtu navrhujeme HTA, čo mu dáva vynikajúcu spoľahlivosť (CE 97/23 – ASME sekcia VIII, oddiel 3).

Technologické výhody

Technické výhody

■Bezpečný výber

Plynové nádrže HTA sú ľahko kompatibilné s kompresormi navrhnutými pre tlak 45 barov a teplotu 55°C/131°F.

■ Robustná konštrukcia

Bezpečné žiarovo pozinkované kovové nádrže ponúkajú vynikajúcu ochranu.

■ Jednoduchá inštalácia

Vybavený ľahko dostupnými montážnymi otvormi pre pohodlnú inštaláciu.

Čo je vzduchová nádrž?

Zásobníky vzduchu, niekedy nazývané aj zásobníky stlačeného vzduchu, sú kľúčovou súčasťou systémov stlačeného vzduchu. Ich primárnym účelom je dočasne skladovať stlačený vzduch, aby sa vyhovelo špičkovým požiadavkám systému a optimalizovala sa prevádzková efektivita závodu.

Úloha zásobníka vzduchu

Teoreticky vzaté, vaša jednotka vzduchového kompresora môže fungovať bez zásobníka vzduchu. Neprítomnosť komponentu vo vzduchovom systéme však zvýši cykly nakladania a vykladania kompresora, čím ho zaťaží. Je dôležité si uvedomiť, že cyklus nakladania a vykladania závisí od kolísania dopytu vo vašom zariadení.

Zásobník vzduchu hrá kľúčovú úlohu v pneumatických systémoch. Používajú sa na skladovanie stlačeného vzduchu pred jeho vstupom do potrubného systému alebo zariadenia. Stručne povedané, nádrž na príjem vzduchu funguje ako nárazník medzi kompresorom a kolísaním tlaku spôsobeným zmenami dopytu.

Niektoré vzduchové kompresory sú „namontované na nádrži“, čo znamená, že sú dodávané ako kompletná jednotka a sú inštalované na vrchu nádrže na príjem vzduchu. Použitie vzduchových kompresorov zásobníkového typu nielen šetrí priestor, ale tiež znižuje počiatočné náklady na inštaláciu potrebné na inštaláciu jednotlivých sušičiek. Táto konfigurácia je veľmi bežná v malých vzduchových kompresoroch a výstupný výkon zvyčajne nepresahuje 26 kilowattov (alebo 35 koní). Veľké vzduchové kompresory nie sú vhodné na inštaláciu nádrží, pretože by to viedlo k ťažkému nastaveniu, čo by mohlo predstavovať bezpečnostné riziko.

Použitie vzduchojemov v pneumatických systémoch môže znížiť nadmernú cirkuláciu a zabezpečiť konštantný tlak vzduchu, čo je kľúčové pre udržanie účinnosti kompresorov a predĺženie ich životnosti.

Typy vzduchových prijímačov

Existujú rôzne typy vzduchových prijímačov, ktoré spĺňajú špecifické potreby aplikácie. Medzi najbežnejšie patria prijímače mokrého vzduchu a prijímače suchého vzduchu.

Nainštalujte prijímač mokrého vzduchu medzi vzduchový kompresor a sušič. Tieto skladovacie nádrže uchovávajú neupravený stlačený vzduch a pomáhajú odstraňovať vlhkosť predtým, ako vzduch vstúpi do sušiaceho systému, čo zohráva kľúčovú úlohu pri zvyšovaní výkonu sušičky. Tento krok môže zabezpečiť zlepšenie účinnosti procesu sušenia.

Na druhej strane zásobník suchého vzduchu uchováva spracovaný stlačený vzduch a zvyčajne sa inštaluje za vzduchový kompresor a sušič. Ich hlavnou funkciou je udržiavať integritu suchého vzduchu a zabezpečiť stabilný a spoľahlivý výkon systému.

Ako správne vybrať vzduchovú nádrž?

Dobrým pravidlom pre výber vzduchovej nádrže je umožniť 3-4 galóny vzduchu na prietok CFM alebo 10-15 litrov na liter stlačeného vzduchu za sekundu, v závislosti od typu použitého vzduchového kompresora a aplikácie. Podobne ako pri výbere vzduchového kompresora, pri určovaní vhodnej špecifikácie vzduchovej nádrže pre váš systém by sa malo zvážiť niekoľko faktorov. Dôrazne sa odporúčajú nasledujúce faktory:

Minimalizácia kolísania/poklesov tlaku: Nádrž na zachytávanie vzduchu sa používa na minimalizáciu kolísania tlaku, ktoré môže ovplyvniť výrobný proces a kvalitu produktu. Pri výbere správnej nádrže na zachytávanie vzduchu pre váš kompresor je potrebné vziať do úvahy dve hodnoty: výstupný tlak kompresora a aplikačné požiadavky v mieste použitia. Vezmite prosím na vedomie, že stlačený vzduch uložený v nádrži na zachytávanie vzduchu je užitočný len vtedy, keď je jeho tlak dostatočný na podporu príslušného procesu. Preto sa musí brať do úvahy doba, počas ktorej vzduchojem dodáva plyn pod tlakom požadovaným koncovým používateľom/zariadením (v minútach).

Splnenie krátkodobých špičkových požiadaviek na vzduch: Ak potreba stlačeného vzduchu počas dňa dramaticky kolíše, musí sa zvážiť špičková spotreba, aby sa zabezpečilo, že tlak v systéme neklesne pod povolené úrovne. Zásobníky vzduchu poskytujú skladovanie na uspokojenie krátkodobých špičkových požiadaviek na vzduch, ktoré kompresor nedokáže splniť. Vaše požiadavky na vzduch sa môžu líšiť v závislosti od dennej doby, harmonogramu zmien alebo dokonca výnimočných potrieb (ako je príležitostné používanie pieskovacích strojov alebo zariadení na tryskanie abrazívnych médií). Dôkladné pochopenie vašej aplikácie stlačeného vzduchu, požadovaného prietoku vzduchu (CFM alebo litre za sekundu) a očakávaných špičkových tlakov vášho systému je veľmi prospešné, pretože to určuje, koľko stlačeného vzduchu je potrebné na zabránenie nedostatku vzduchu v ktorejkoľvek časti procesu.

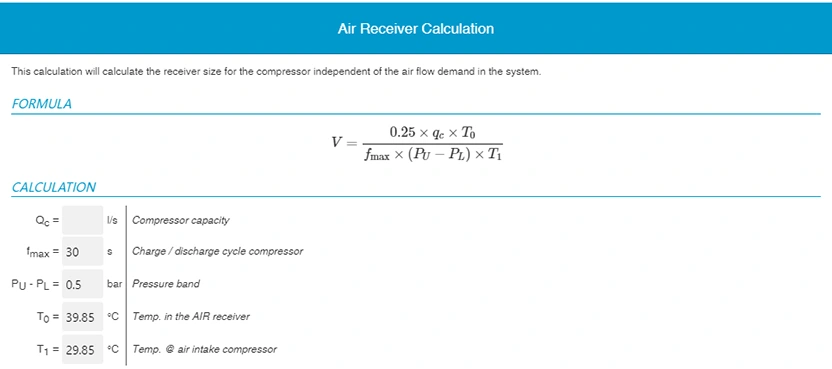

Výpočet vzduchového prijímača
