Chladiaci sušič vzduchu

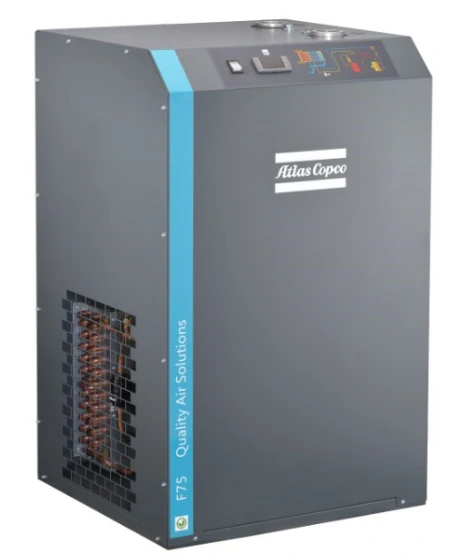

Popis: Chladiaca sušička Atlas Copco F6-400

Sušička chladeného vzduchu typu F Atlas Copco využíva výmenník tepla tri v jednom, ktorý kombinuje separátory vzduch/vzduch, vzduch/chladivo a vodu. To účinne odstraňuje kvapalnú vodu oddelenú po ochladení a predchladzuje stlačený vzduch, čím sa zlepšuje účinnosť výmeny tepla.

Prečo je potrebný suchý stlačený vzduch?

Stlačený vzduch slúži mnohým rôznym priemyselným oblastiam. Všade, v každom okamihu musí byť čisté a suché. Surový stlačený vzduch má pevné, kvapalné a plynné nečistoty. Tieto látky môžu poškodiť váš vzduchový systém a hotové výrobky. Vlhkosť je kľúčovou súčasťou neupraveného vzduchu. Môže to spôsobiť problémy, ako je hrdzavenie potrubia, predčasné opotrebovanie pneumatických nástrojov a znehodnotenie produktu.

1. Vyhýbanie sa rizikám vlhkosti

Keď je vzduch okolo nás stlačený, koncentrácia vodnej pary a častíc v nej sa prudko zvyšuje. Napríklad vnútorný okolitý vzduch je stlačený na 7 bar (e)/100 psig, čím sa obsah pár alebo vlhkosť zvýši približne 8-krát, a potom sa ochladí, aby sa vytvorila tekutá voda. Množstvo vody závisí od konkrétnej aplikácie. Stlačený vzduch môže v skutočnosti obsahovať tri formy vody: kvapalnú vodu, vodnú hmlu (hmlu) a paru (plyn). Preto je mimoriadne dôležité efektívne odstraňovať vlhkosť zo stlačeného vzduchu.

2. Príčinou môže byť vlhkosť vo vzduchu

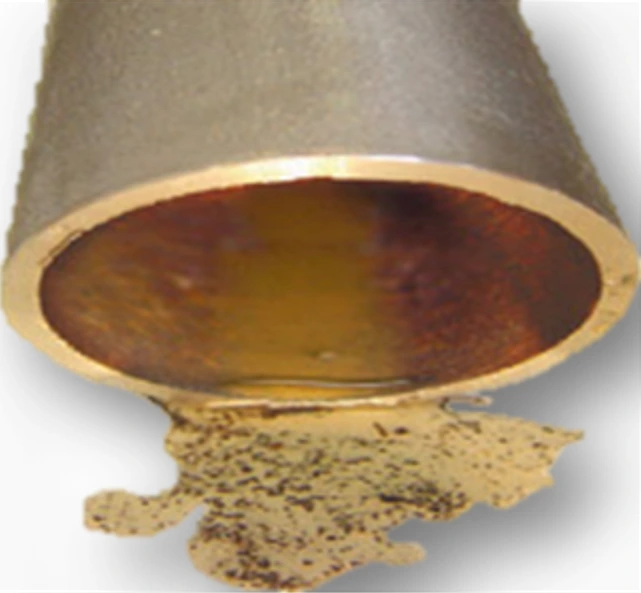

− Korózia potrubí stlačeného vzduchu.

− Poškodenie a porucha pneumatického zariadenia.

− Korózia potrubia vedúca k únikom stlačeného vzduchu.

- Nízka kvalita náteru vedie k zhoršeniu procesu elektrostatického striekania.

- Znížená kvalita konečného produktu.

3. Princíp dehydratácie chladiacich sušičiek

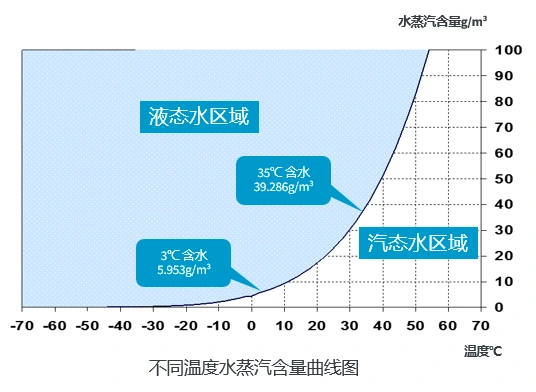

Obrázok ukazuje, že vzduch zadržiava rôzne množstvá vodnej pary pri rôznych teplotách. Vzduch sa ochladí a zníži sa aj hladina jeho vodnej pary. Krivka má body, ktoré označujú hladiny nasýtených vodných pár. Teplota pre každý z týchto bodov je rosný bod. Nižší rosný bod znamená menej vodnej pary v stlačenom vzduchu. Chladiace sušičky vzduchu používajú toto fyzikálne pravidlo. Nechali stlačený vzduch vymeniť teplo s chladivom. Táto akcia znižuje teplotu stlačeného vzduchu. Vodná para ochladeného vzduchu sa mení na tekutú vodu. Táto kvapalina sa vypustí zo systému. Napríklad obsah nasýtenej vodnej pary stlačeného vzduchu pri 35 °C je 39,286 g/m³. Po výmene tepla s chladivom a ochladení na 3 °C je obsah nasýtenej vodnej pary 5,953 g/m³. Rozdiel 33,333 g / m³ udáva množstvo vody odstránené po ochladení a dehydratácii lyofilizátorom. To znamená, že po prechode stlačeného vzduchu cez vymrazovaciu sušičku sa odstráni približne 85 % vlhkosti, čím sa zabezpečí, že sušenie stlačeného vzduchu spĺňa požiadavky výrobného procesu.

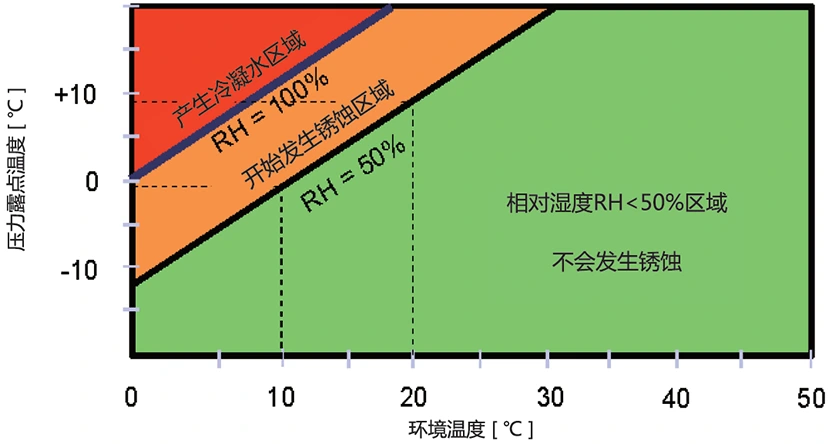

Ďalšia analýza ukazuje, že chladiaci stlačený vzduch premieňa iba vodnú paru na kvapalnú vodu. Potom túto kvapalnú vodu oddeľuje od stlačeného vzduchu. Slabá drenáž umožňuje tekutej vode stekať späť do potrubia so stlačeným vzduchom. Požadovaný výsledok separácie vody sa týmto spôsobom nedosiahne. Skondenzovaný stlačený vzduch má 100% relatívnu vlhkosť. Na zníženie tejto vlhkosti je potrebné zvýšiť teplotu vzduchu. Bez tohto zvýšenia teploty bude vodná para v stlačenom vzduchu stále rozožierať potrubia a vzduchom poháňané nástroje. Relatívna vlhkosť stlačeného vzduchu pri zahrievaní klesá. Ochladený, kondenzovaný a odvodnený stlačený vzduch potrebuje zvýšenie teploty. To znižuje vlhkosť pod 50%.

Sušička chladeného vzduchu Atlas Copco typu F využíva výmenník tepla tri v jednom, ktorý kombinuje vzduch/vzduch, vzduch/chladivo a separátory vody. To účinne odstraňuje kvapalnú vodu oddelenú po ochladení a predchladzuje stlačený vzduch, čím sa zlepšuje účinnosť výmeny tepla. Súčasne ohrieva dehydrovaný stlačený vzduch na teplotu o 10°C nižšiu ako je vstupná teplota, čím zaisťuje relatívnu vlhkosť stlačeného vzduchu po úprave pod 50%, zabraňuje korózii a dosahuje skutočný dehydratačný efekt chladiaceho sušiča vzduchu.

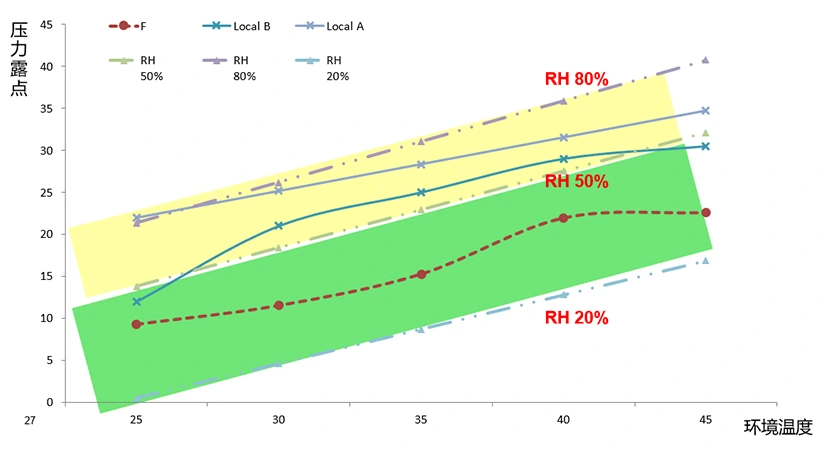

Ako ukazujú namerané údaje nižšie, pri vstupnom tlaku stlačeného vzduchu 7 barov, vstupnej teplote 35°C, tlakovom rosnom bode 7°C a konečnej výfukovej teplote 25°C je relatívna vlhkosť vzduchu 30%, čo účinne zabraňuje korózii potrubí a zariadení využívajúcich vzduch.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 a F400)

Rozsah štandardného napájania: F6-400 je vzduchom chladený chladený sušič stlačeného vzduchu. Sušiaca jednotka zahŕňa všetky vnútorné potrubia, armatúry a elektrické systémy. Obsahuje vysokovýkonný chladiaci kompresor s priamym pohonom, plne uzavretý vzduchom chladený motor a mazacie, chladiace a klimatizačné systémy.

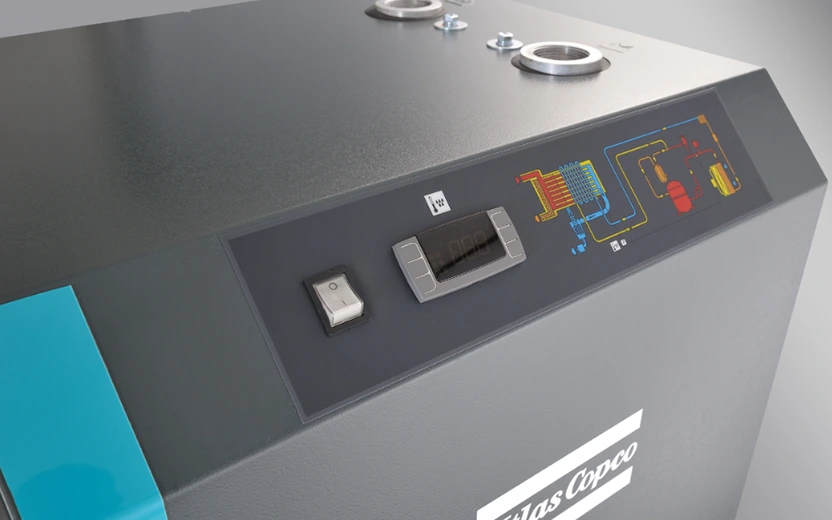

Sušička je umiestnená v odhlučnenom kryte. Predný panel obsahuje riadiaci modul počítača s tlačidlom štart/stop a displejom rosného bodu.

Navrhnuté pre extrémne prevádzkové podmienky

F6-400 je navrhnutý pre nepretržitú prevádzku v tých najextrémnejších podmienkach. Všetky rotujúce časti sú úplne uzavreté, čím zabraňujú kontaminácii a zabezpečujú dlhodobú spoľahlivú prevádzku. Chladiaci systém sušičky je špeciálne navrhnutý tak, aby dobre fungoval pri teplote okolia až do 45 °C/113 °F.

Popis komponentu:

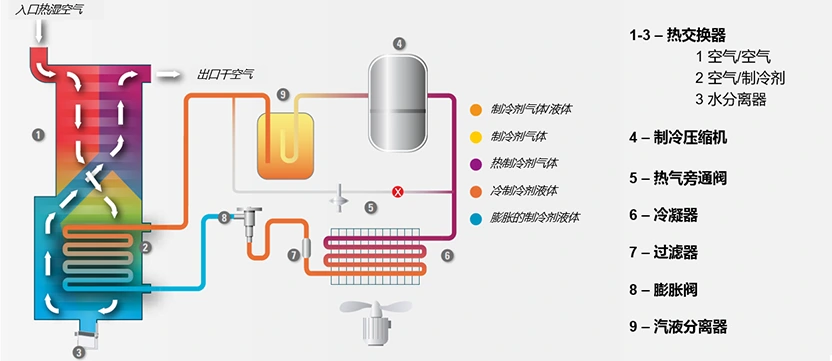

Schéma chladiacej sušičky Atlas Copco
