Procesný plynový odstredivý kompresor

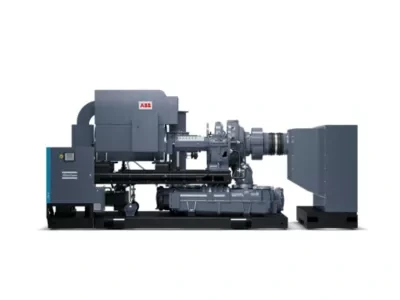

Jednostupňový odstredivý kompresor ZHL

Energeticky účinné odstredivé kompresory do 2 bar(g)/29 psig

Čo je to jednostupňový odstredivý vzduchový kompresor?

Procesné plynové odstredivé kompresory využívajú na vytvorenie prietoku a tlaku odstredivé sily. Odstredivá technológia je mimoriadne efektívny spôsob výroby stlačeného vzduchu.

Prevodovka s hlavným hnacím hriadeľom je poháňaná motorom. Prevodovka aj hlavný hnací hriadeľ poháňajú vysokorýchlostné hriadele jedným alebo viacerými obežnými kolesami. Jednostupňové turbokompresory majú iba jedno obežné koleso a dodávajú vzduch s tlakom až 2 bar (g).

Aký je rozdiel medzi jednostupňovým a dvojstupňovým kompresorom?

Slovo „stupeň“ sa vzťahuje na počet stupňov kompresie, ktorými vzduch prechádza, aby sa dosiahol požadovaný tlak vzduchu. Obežné kolesá s vysokou rýchlosťou vytvárajú dynamický tlak v kompresore. Počet obežných kolies a teda stupňov bude závisieť od potrebného výstupného tlaku.

Pre aplikácie, ktoré vyžadujú 2 bar(g) alebo menej, stačí jedno obežné koleso alebo jednostupňový kompresor na uspokojenie požiadavky tlaku. S dvojstupňovým alebo (trojstupňovým) kompresorom možno dosiahnuť vyššie tlaky.

Výhody

V čom sú naše jednostupňové turbo bezolejové vzduchové kompresory jedinečné?

S dizajnom našej ZHL chceme ponúknuť energeticky efektívnejšie riešenie pre tie aplikácie, ktoré vyžadujú prietok 7000 m3/h alebo viac a tlak do 2 bar(g)/ 29 psig. Inovatívny dizajn zabezpečuje efektívnu dodávku vzduchu, aj keď má proces premenlivú potrebu vzduchu.

Okrem toho sú naše jednotky certifikované pre triedu 0. To zaisťuje váš proces kvalitného vzduchu bez oleja.

Jedinečný dizajn dvojitého tesnenia zaisťuje váš výrobný proces kvalitného vzduchu. Vďaka olejovým a vzduchovým tesneniam sa do obežných kolies nemôže dostať žiadny mazací olej, čo vedie k bezolejovému prívodu vzduchu s certifikáciou triedy 0.

Udržateľný výrobný proces

Až 80 % celkových nákladov životného cyklu ide na spotrebu energie. Navrhovanie našich odstredivých kompresorov na procesný plyn tak, aby boli čo najefektívnejšie z hľadiska energie, teda nielenže prospieva planéte, ale premieta sa aj do návratnosti investície pre vás. Zabezpečiť, aby bola vaša inštalácia stlačeného vzduchu čo najefektívnejšia, je skvelý spôsob, ako zvýšiť udržateľnosť výrobného procesu.

Udržateľnosť je jadrom nášho procesu navrhovania:

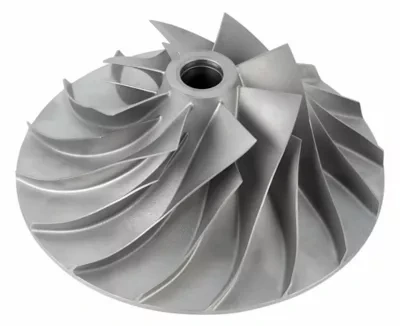

•S našou vyhradenou dozadu naklonenou konštrukciou obežného kolesa turbokompresor vyťaží maximum z každého variantu výkonu a tlaku. Rôzne typy obežných kolies umožňujú dimenzovať správny turbokompresor s prevodovkou pre širokú škálu aplikácií. Bez ohľadu na to, aké odlišné sú prevádzkové body, s naším veľkým výberom typov obežných kolies rozumieme umeniu optimalizácie výkonu pre vaše špecifické potreby.

•Naše turbokompresory ZHL sú poháňané širokou škálou vysoko účinných motorov. Nízkonapäťové varianty (do 560 kW) sú dodávané so vstavaným YD štartérom. K dispozícii sú rôzne druhy motorov, vzduchom aj vodou chladené.

• Vstupné vodiace lopatky predstavujú efektívny spôsob úpravy prietoku pri premenlivej potrebe vzduchu.  Nastaviteľné vstupné vodiace lopatky ušetria až 9% energie v porovnaní s použitím vstupného ventilu. Vstupné vodiace lopatky sú riadené servomotorom, čo je nákladovo efektívny a spoľahlivý spôsob riadenia prietoku pri premenlivých potrebách vzduchu v celom rozsahu vypínania kompresora.

•Naše dochladzovače kombinujú kompaktnosť s nízkou nábehovou teplotou a minimálnym poklesom tlaku na maximalizáciu celkovej energetickej účinnosti.

Smerom k uhlíkovo neutrálnemu výrobnému procesu

Okrem energeticky účinného dizajnu jadra možno náš jednostupňový turbokompresor skombinovať s jednotkou na rekuperáciu energie a centrálnym a/alebo jednotkovým ovládačom, aby sa ešte viac znížila uhlíková stopa vášho výrobného procesu:

• Prevádzkovaný kompresor nevyhnutne produkuje teplo. Pridanie jednotky na rekuperáciu energie vám môže pomôcť obnoviť až 94 % kompresného tepla. Bez rekuperácie energie sa toto teplo stráca v atmosfére prostredníctvom chladiaceho systému a žiarenia. Naša jednotka na rekuperáciu energie využíva kompresné teplo na ohrev vody. Táto teplá voda sa môže použiť na sanitárne účely a vykurovanie miestností, alebo sa dá znova použiť inde vo vašom procese.

•Štandardný optimalizačný algoritmus nášho ovládača jednotky Elektronikon® neustále maximalizuje rozsah vypnutia jednotky. To obmedzuje vyfukovanie a zlepšuje energetickú účinnosť za všetkých prevádzkových podmienok.

• Procesné plynové odstredivé kompresory ZHL možno jednoducho spárovať s naším centrálnym ovládačom Optimizer 4.0. Centrálny ovládač zaisťuje správne rozdelenie prevádzky medzi viacero kompresorov, čo vedie k menšiemu opotrebovaniu, väčším možnostiam ovládania a nižšej spotrebe energie.

Technická špecifikácia
